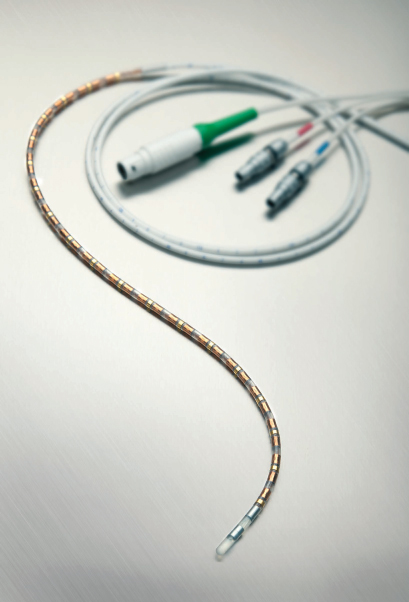

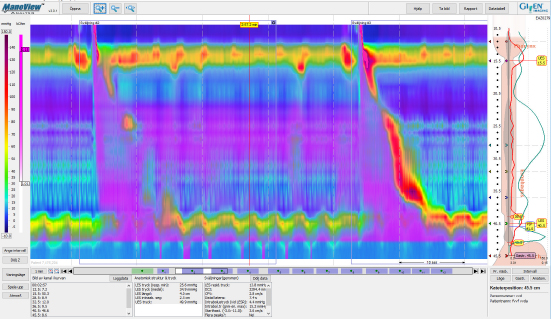

ManoScan™ ESO Z on tarkkuusmanometrialaitteiston lisämoduuli(A-200 moduuli) jolla voidaan seurata ja rekisteröidä ruokatorven virtauksen vastusta (impedanssia). Laitteiston kanssa käytetään elektronista mikrotip-katetria, jossa on 36 mittaustasoa. Jokaisella tasolla on 12 radiaalista mittauspistettä ja 18 impdeanssikanavaa. Katetrin halkaisija on kuitenkin vain 4,2 mm. Järjestelmä kirjaa paine-ja impedanssitulokset kaikista 36 painekanavasta ja 18 impedanssikanavasta ManoScan™ ESO –analyysiohjelmaan. Katseluohjelma näyttää datan joko tavallisena painekäyrästönä, tai ”painevärispektrumina”. Värit joilla on lyhyt aallonpituus (sininen), vastaavat matalia paineita ja värit joilla on pidempi aallonpituus (vihreä, keltainen, oranssi ja punainen), vastaavat korkeita paineita. Jokaisen nielaisun näkee väriplottina ja tämä havainnollistaa potilaan esofagusmotiliteetin aivan uudella ja hallitulla tavalla. Impedanssi näyttää boluksen vihreänä käyränä vaaleanpunaisella varjostuksella ja paineprofiilikäyrän harmaalla. |
